Код товара
3084
6439 $ |
167414 грн
Просим уточнять комплектацию и цену у менеджера. Спасибо
. Доставка 10-21 дня Доставка 10-21 деньVRTX является сетевым оборудованием, системой хранения данных и серверами — на единой консоли с помощью контроллера Chassis Management Controller (CMC).
Купить Dell PowerEdge VRTX - продажа в Киеве с доставкой по Украине. Цену уточняйте, на сайте может быть не актуальна на момент запроса.
Решение PowerEdge VRTX основано на масштабируемой архитектуре бизнес-класса, а его универсальные компоненты с возможностью оперативной замены позволяют непрерывно оптимизировать емкость и производительность вашей среды.
Оптимальные сферы применения:
- Небольшие и домашние офисы (SOHO) без доступа к центру обработки данных
- Удаленные офисы и филиалы (ROBO) с ограниченным доступом к сети и потребностью в локальной системе хранения данных
Характеристики:
Шасси - 5U, стоечное или башенное исполнение
Общее дисковое хранилище - 12x LFF или 25x SFF дисков с «горячей заменой» RAID
Общий PERC8 (макс. 2)
Поддерживаемые уровни RAID - RAID0, 1, 10, 5, 6
Слоты расширения ввода-вывода - 8x PCI-e Gen2
Сеть (встроенная) - 8-портовый гигабитный коммутатор L2
Питание - 1100W БП с «горячей заменой» (мин. 2, макс. 4)
Управление - Dell CMC Enterprise (макс. 2 CMCs)
Серверы - Dell PowerEdge M520 or M620 (макс. 4)
Что будет, если вы объедините стоечные и блейд-серверы? Вы получите недавно анонсированный Dell PowerEdge VRTX.
Dell PowerEdge VRTX (произносится «вертекс») разрабатывался в течение трех лет, и позиционируется как революционно новый, легкий в управлении дата-центр, оптимизированный для работы в офисе, который объединяет
серверы, устройства хранения и сетевые устройства в компактном исполнении.
В этой статье подробно рассмотрим новое серверное решение - Dell PowerEdge VRTX.
Первое что вам может прийти в голову, если вы взгляните на PowerEdge VRTX - «это всего лишь очередной шаг компании Dell к малым блейд-шасси». И хоть это действительно так, Dell PowerEdge VRTX имеет то, чего нет ни в одном блейд-серверном решении, а именно - возможность использования постоянных плат PCIe стоечного сервера.
Компания Dell смогла найти способ объединить плотность блейд-серверов с гибкими возможностями ввода/вывода стоечного сервера в новом дата-центре PowerEdge VRTX. Это означает, что теперь вы сможете с легкостью использовать менее дорогие платы PCIe из широкого ряда плат, каждая из которых управляется с помощью комплексного управления шасси.
PowerEdge VRTX поддерживает до четырех серверных узлов, до 25 дисков SFF (2,5-дюйма) с поддержкой «горячей» замены с общим объемом памяти до 3 Тб, а также 64 процессорных ядра и 48 Тб памяти хранилища.
Кроме 2-4 встроенных сетевых портов, Dell PowerEdge VRTX позволяет выполнить расширение портов ввода/вывода с помощью 8 выделенных слотов PCIe (3 полноразмерных, 5 низкопрофильных).
Кроме 2-4 встроенных сетевых портов, Dell PowerEdge VRTX позволяет выполнить расширение портов ввода/вывода с помощью 8 выделенных слотов PCIe (3 полноразмерных, 5 низкопрофильных).
В отличие от блейд-шасси Dell PowerEdge M1000e, контроллер управления шасси (CMC) PowerEdge VRTX расположен внутри шасси в виде установленных плат (изображен на рисунке вместе с установленной резервной платой).
Это фотография контроллера управления шасси Chassis Management Controller (CMC):

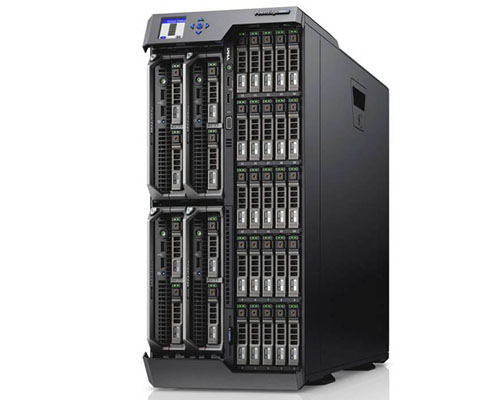

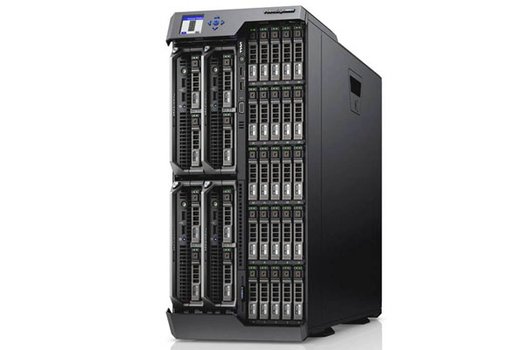

Dell PowerEdge VRTX доступен в башенном исполнении, как показано на рисунке выше, но он также может быть и в стоечном исполнении (размер – 5U); тогда в поставку входит и опциональный комплект для монтажа в стойку.
Используемые в PowerEdge VRTX серверные узлы – это блейд-серверы Dell PowerEdge M520 и Dell M620, и вы можете выбрать любой подходящий для вас:
Вы наверняка заметили, что ничего не сказано о мезонинных платах, которые обычно установлены в блейд-серверах Dell. И этому есть объяснение. Они не используются для обычного расширения ввода/вывода с помощью внешних коммутирующих матриц. Они используются для подключения к инфраструктуре PCIe. Более подробно об этом будет рассказано далее.
Что же находится внутри дата-центра? Как все работает? Вот небольшая схема, содержащая все компоненты PowerEdge VRTX.
После того как вы рассмотрели схему, вы могли заметить, что есть всего лишь одна матрица ввода/вывода – матрица А. Расскажем кратко о матрице А, но перед этим обратите внимание на слоты мезонинных плат на серверных узлах. Вместо использования привычных модулей ввода/вывода для матрицы B или матрицы C, компания Dell решила использовать в дата-центре PowerEdge VRTX слоты PCIe.
Это реализовано с помощью двух PCIe-коммутаторов: один – для матрицы B, второй – для матрицы C.
Каждый PCIe-коммутатор связан с одной из двух мезонинных плат на серверном узле, как показано на схеме ниже.
PCIe-коммутатор матрицы B обеспечивает подключение к следующим узлам/слотам:
PCIe-коммутатор матрицы C обеспечивает подключение к следующим слотам:
PCIe-слоты не используются совместно, и каждый из них закреплен за одним серверным узлом системы PowerEdge VRTX.
При необходимости PCIe-слоты можно повторно закрепить за другим сервером с помощью CMC-контроллера. Каждый слот можно закрепить за любым блейд-сервером, но для этого необходимо отключить серверный узел.
Ниже в разделе посвященном управлению есть скриншот, на котором показано, как это делается.
Ниже приведена небольшая сводная таблица о PCIe-слотах:
С выпуском изделия будут поддерживаться следующие PCIe-платы:
Если более внимательно взглянуть на матрицу А, то можно отметить основной принцип, характерный также для блейд-серверов Dell PowerEdge серии M – встроенная сетевая плата (LOM) непосредственно привязана к матрице А.
Разница заключается лишь в том, что в устройстве PowerEdge VRTX есть всего одна матрица А. Почему так? Ответ на этот вопрос заключается в целевой аудитории, на которую ориентируется это решение – удаленные офисы/филиальные отделения компаний.
После более 7700 диалогов с клиентами, которые компания Dell вела на стадии проектирования 12 поколения серверов PowerEdge, был сделан вывод, что удаленные офисы и офисы дочерних отделений компаний обычно не нуждаются в резервных стоечных коммутаторах верхнего уровня, и поэтому для сокращения затрат в дата-центре Dell PowerEdge VRTX есть всего одна коммутационная матрица.
В новом продукте Dell будут доступны два варианта сетевых устройств: проходной модуль и коммутационный модуль Ethernet.
Проходные модули зачастую дешевле, чем коммутаторы Ethernet, но для них необходимо подключение 1:1 (один к одному). Если не подсоединить кабель RJ-45 Ethernet в соответствующий внешний порт, сетевой порт блейд-сервера не будет работать. Соединения нет также внутри серверных узлов, так как проходной модуль – это расширение порта сетевой платы, как показано выше.
Еще можно отметить, что в сервере PowerEdge M520 с четырьмя портами 1GbE при использовании проходного модуля подсвечиваются только два порта.
Ниже изображена схема, на которой изображен принцип работы проходного модуля PowerEdge VRTX.
Для сравнения, коммутационный модуль Ethernet не только позволяет сократить длину требуемого кабеля (необходим всего один внешний кабель Ethernet), но также обеспечивает соединение внутри шасси, что является существенным преимуществом для сред виртуализации.
Как видно из схемы, благодаря использованию коммутационного модуля Ethernet можно задействовать все порты встроенной на материнской плате сетевой платы (LOM), включая 4 порта 1GbE серверного узла PowerEdge M520.
Ниже приведена схема для коммутационного модуля Ethernet устройства PowerEdge VRTX.
Одним из ключевых преимуществ дата-центра PowerEdge VRTX является встроенное совместно используемое хранилище. PowerEdge VRTX поддерживает установку 12-ти 3,5-дюймовых или 25-ти 2,5-дюймовых дисков с поддержкой «горячей» замены (выбираются при покупке). Работа приводов поддерживается совместно используемым RAID-контроллером PowerEdge (SPERC).
Совместно используемый контроллер PERC8 подключается к мезонинной плате каждого сервера через PCIe-коммутатор и питает два соединителя mini-SAS x4 подсистемы хранения.
Контроллер управления шасси (CMC) позволяет пользователю создавать виртуальные дисководы, которые можно закрепить за одним или несколькими серверными узлами.
Поскольку хранилище используется совместно, каждый серверный узел воспринимает хранилище как свой собственный пул хранения.
Совместно используемый контроллер PERC8 поддерживает уровни RAID 0, RAID 1, RAID 5, RAID 6, RAID 10, RAID 50 и RAID 60, а также возможность «горячего» резервирования.
Последний раздел обзора посвящен управлению PowerEdge VRTX. Как было упомянуто выше, для управления системой в дата-центре Dell VRTX используется контроллер управления шасси (CMC).
В это управление входит управление серверными узлами, электропитанием, охлаждением, устройствами хранения и подсистемами PCIe.
Следует отметить, что CMC-контроллер дата-центра Dell PowerEdge VRTX и CMC-контроллер PowerEdge M1000e – это совершенно разные контроллеры. Программно-аппаратные средства кардинально отличаются и обеспечивают большее количество функциональных возможностей, которых нет в Dell M1000e, но если вы знакомы с работой контроллера M1000e, то вам не составит труда понять и принцип работы контроллера дата-центра PowerEdge VRTX.
CMC-контроллер PowerEdge VRTX позволяет также управлять сетью:
Примерно так происходит процесс управления PCIe:
Так же как и CMC-контроллер Dell M1000e, CMC-контроллер дата-центра Dell VRTX позволяет управлять до девяти шасси PowerEdge VRTX, расположенных в любой точке вашей сети.
Кроме того, благодаря дополнению в виде бесплатного ПО Dell Open Manage Essentials пользователи могут точно визуально определять местонахождение систем PowerEdge VRTX (с помощью функции GeoView).
В комплект Dell PowerEdge VRTX входит корпоративная лицензия (Enterprise) на CMC-контроллер. Однако есть пользователи, которые не нуждаются в преимуществах корпоративной лицензии. Специально для них планируется опция «Express».
В лицензию «Express» для PowerEdge VRTX не входят следующие возможности:
Функциональные возможности и особенности, которые включены в обе лицензии «Enterprise» и «Express» для Dell PowerEdge VRTX:
| Производитель | Dell |
| Модель | PowerEdge VRTX |
| Время поставки | 10-21 |
