Сумісність неоригінальних HDD з серверами HP Proliant DL380, DL385, DL580, DL180, DL185

Протягом багатьох років я стикався з деякою дивовижністю в сімействі систем HP Proliant і дисках, що не належать до HP. Ця стаття буде документувати висновки і дасть вам знати, що я виявив проблеми с дисками і які були проблемними.

Мої тести використовуються поколіннями G6 і G7 для серверів HP Proliant DL380. Я буду впевнений, що це також відбудеться з DL385, DL580, DL180, DL185, і хто знає - може бути, всі з них. Можливо, ваш сервер є іншою версією, і якщо так, і ви знайшли дані для додавання, будь ласка, надішліть мені електронний лист, і я буду оновлювати таблиці.



Симптоми сервера

У HP Proliant DL380 серверах різних поколінь (G5, G6, G7 я тестував, він може застосовуватися до інших) за допомогою вбудованого P410i або зовнішньої карти P400 RAID, деякі жорсткі диски змусять систему працювати дивно. Серверні накопичувачі HP не мають проблем. Якщо ви підключите не-HP диск, як ваш типовий диск SATA для ноутбука, він, ймовірно, буде працювати здебільшого просто - він розпізнає, читає, форматує, пише, ... і якщо ви не знаходитесь поблизу системи Ви можете подумати, що нічого не так.


Якщо ви сидите поруч із системою в затишній кімнаті, деякі диски призведуть до наступного:

  • Всі вентилятори розгойдуться до дуже швидкої швидкості - як у швидкості "гудіти як реактивний двигун".
  • Система буде вважати, що накопичувачі працюють при дуже високій температурі
  • Система може вимкнутися і перезавантажитися, щоб захистити себе від високої температури

Деякі візуальні знімки симптомів показані тут.

ILO, що показує швидкість обертання вентилятора:

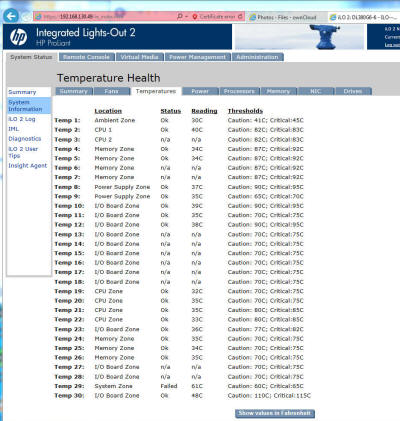

Якщо ви подивитеся на вкладку температури ILO, датчик температури 29 може з'явитися поблизу перегріву (55-58 ° C) або як показано тут, що датчик може показувати рівень застереження і стверджувати, що він не працює:

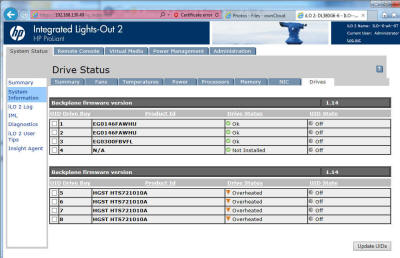

Самі диски показують, що вони перегріті:



Перші 3 є справжніми дисками HP у лівій частині відсіку, а нижні 4 - не-HP диски, які, здається, перегріваються. Коли ви тягнете привід і відчуваєте його, диск трохи теплий, але ніяк не близький 61C (Фактично свідчення термодатчиків є помилковими).

Таємниця датчика температури 29

HP має багато документації щодо температурних датчиків різних типів серверів DL380. Жоден з документів не показує фізичного датчика температури 29 і його розташування. Я вважаю, що значення, показане в слоті для датчика температури 29, являє собою максимальне значення, яке повідомляють самі диски через SMART або інший параметр. Якщо привід не повідомляє параметр достатньо стандартним способом, то HP не знає, якою є температура приводу, застосовується правило GIGO (англ. GarbageIn, GarbageOut, «Сміття на вході - сміття на виході»).

Найнижчі рівні системи HP, здається, читають цей параметр і роблять вентилятори аномально швидкими, намагаючись охолодити систему. Я вірю, що це правда - докази прослуховуються, поки BIOS робить тести перед завантаженням ОС. Якщо це буде зафіксовано (навряд чи), це означає, що комусь доведеться інженерно реконструювати мікропрограму і знайти, де читаються таємничі параметри.

Таким чином, найкраще, що ми можемо зробити, це документувати, які диски викликають таку поведінку, а що ні, і вибирати диски, які є сумісними для HP DL380.

Через відсутність кращого терміну, я називаю ці симптоми "Thermal Runaway", навіть якщо температура може бути прекрасною.



Диски, які працюють нормально:

Вибачте, якщо це збиває з пантелику - це також мене бентежить. Мітка іноді має 2 або 3 позначення, які посилаються на себе як на P / N (частина #), і коли це відбувається, я перерахував усі елементи з мітки в таблиці.

(останнє оновлення 1/29/2019):

Виробник Модель P / N Розмір (ГБ) Швидкість (RPM) Примітки
AData SP900   64 SSD (читач повідомляє)
AData SU900 ASU900SS-512GM-C 512 SSD (читач повідомляє)
Crucial MX300 1TB CT1050MX300SSD1 1000 SSD (читач повідомляє)
Crucial MX100 512GB   512 SSD (читач повідомляє)
Crucial MX300 525GB CT525MX300SSD1 525 SSD Прошивка M0CR021
(читач повідомляє)
Crucial MX300 275GB CT275MX300SSD1 275 SSD Прошивка M0CR040
Crucial MX500 1TB CT1000MX500SSD1 1024 SSD (читач повідомляє)
Crucial MX500 500GB CT500MX500SSD1 1024 SSD (читач повідомляє)
HGST HTS725050A7 H2T5003272S7
0J26005
500 7200 З мого ноутбука Toshiba
HGST HTS725050A7 E630 Z7K500-500
0J4 3955
500 7200 See good drive table!
(reader reported)
HW/FW B GS20A3C0
також FW 3E0
Hitachi HTS725032A9 7K500-320
0A72333
320 7200
Hitachi HTS72106   60 7200 (читач повідомляє)
Hitachi HTS54505   500 5400 (читач повідомляє)
Hitachi HTS541612J9SA00   120   (читач повідомляє)
Hitachi HTS541080G9SA00   80   (читач повідомляє)
Hitachi HTS545032B9A300   320   (читач повідомляє)
Intel S3520   240 SSD (читач повідомляє)
Intel S3510 SSDSC2BB800G6 800 SSD (читач повідомляє)
Intel SSD 730 SSDSC2BP480G4 480 SSD (читач повідомляє)
Intel SSD 540s SSDSC2KW480H6 480 SSD (читач повідомляє)
Intel 545S SSDSC2KW512G8X1 512 SSD (читач повідомляє)
Intel S4500 SSDSC2KB03   SSD (читач повідомив, що добре в DL360 G10)
Intel S4500 SSDSC2KB019T701   SSD (читач повідомив, що добре в DL360 G10)
Intel SSD 100 SSDSC2BX10 100 SSD (читач повідомляє)
Intel Pro 2500 SSDSC2BF180A5H 180 SSD (читач повідомляє)
Kingston SV300S3   240 SSD (читач повідомляє)
Kingston DC400 SEDC400S37480G 480 SSD (читач повідомляє)
Kingston   SA400S37 / 120G 120 SSD (читач повідомляє)
Micron 1100 SSD MTFDDAK512TBN 512 SSD (читач повідомляє)
Micron RealSSD C400 256G hp 652182-003 512 SSD (читач повідомляє)
ОКТ ARC 100 ARC100-255AT3-120G 120 SSD (читач повідомляє)
iLO2 говорить 0 ° C на Темп
OCZ VERTEX4   256 SSD (читач повідомляє)
WDC WD2500BEKT00PVMT0   250 7200 WD Scorpio Black
(читач повідомляє)
WDC WD7500BPKX-0   750 7200 WD "Black" OEM 2.5 "
WDC WD1000CHTZ-0   1000 10000 WD "VelociRaptor" 2.5 "
WDC WD3200BPVT-2 0B47504 320 5400 WD Scorpio Blue
WDC WD3200BMVS-11F9S0   320   (читач повідомляє)
WDC WD5000BEVT 22A0RT0 500 5400 (читач повідомляє)
WDC WDBLHJ7500ANC-
NRSN
Те ж, що і WD7500BPKX-0 750 7200 WD "Black" Роздрібний 2.5 "
WDC WD5000BPKT-60PK4T0 643163-001 500 7200 WD Scorpio Black,
(читач повідомляє)
WDC WD5000LPLX   500 7200 Прошивка 01.01A01 ТІЛЬКИ
(читач повідомив, див. нижню таблицю)
WDC WD5000LPVX   500 5400 WD Blue (повідомляється читачем)
WDC WD10JPVX   1000 5400 WD Blue (повідомляється читачем)
WDC WD10JPVT-24A1YT       WD Blue (повідомляється читачем)
WDC WD10JPVX-22JC3T0   1000 5400 WD Blue (повідомляється читачем)
Прошивка 01.01A01
WDC WD10JPVX-60JC3T0
WD10JPVX-60JC3T1
  1000 5400 WD Blue (повідомляється читачем)
Прошивка 01.01A01
WDC WD20NPVZ-00   2000 5200 WD Blue (повідомляється читачем)
WDC WD10JFCX-68   1000 5400 WD "Red" (читач повідомляє)
WDC WD10JFCX-69   1000 5400 WD "Red" (читач повідомляє)
WDC WD10SPZX-00 WD10SPZX-00Z10T0 1000 5400 WD Blue (повідомляється читачем)
WDC WD20SPZX WD20SPZX-22C 2000 5400 WD "Blue" (повідомляється читачем)
WDC WD40EFRX-68N   4000   WD "Red" (3,5 ", повідомляє читач)
WDC WD80EMAZ   8000 5400? WD "White" 256 Мб зсередини
8TB EasyStore (повідомляється читачем)
WDC WDBMYH5000ANC-NRSN   500 5400 WD Blue (повідомляється читачем)
WDC WD20EFRX-68   2000 5400 WD Red 3.5 "
(читач повідомляє)
WDC Синій PC SSD WDS100T1B0A-00H9H0 1000 SSD (читач повідомляє)
WDC Синій PC SSD WDS200T2B0A-00SM60 2000 SSD
WDC WD30EFRX       (читач повідомляє)
OK У DL320e Gen8 Внутрішній B120i або зовнішній P410
WDC WD3000BLFS   300 10000 WD "Velociraptor"
(читач повідомляє)
WDC WD100EMAZ   10000 5400 3.5" WD Red drive, DL380e Gen8
Patriot PBU240GS25SSDR   240 SSD (читач повідомляє)
Sandisk SDSSDA24   240 SSD (читач повідомляє)
Sandisk SDSSDA12   120 SSD (читач повідомляє)
Sandisk SSD X110 SD6SB1M-256G-1022I 256 SSD (читач повідомляє)
Sandisk SDSSDHP2 50014380240BEF83 256 SSD (читач повідомляє)
FW X2316RL
Sandisk 3D SSD SDSSDH3-1T00-G25 1024 SSD (читач повідомляє)
Sandisk SSD Plus 480 ГБ SDSSDA-480G-G26 480 SSD (читач повідомляє)
Sandisk SSD Plus 960GB SDSSDA-960G-G26 960 SSD (читач повідомляє)
Seagate ST91000640NS 9RZ168-001 1000 7200 Constellation.2, Manual
Seagate ST1000LM014 1EJ164-310 1000 7200 Ноутбук SSHD (повідомляється читачем)
Seagate Momentus 7200.4RPM ST9500420AS 9HV144-002 500   (читач повідомляє)
Seagate ST10000NM0096   10000   Helium V6 SAS 3.5 "
у DL380e Gen8
(читач повідомляє)
Seagate ST600MM0006   600   Savvio (повідомляє читач)
Seagate ST9146803SS   146 10000 інструкція Savvio SAS
(читач повідомляє)
Seagate /
Samsung Spinpoint
ST2000LM003   2000 5400 (читач повідомляє)
Seagate ST3000LM024-2AN1   3000 5400 (Читач DL360 G7 повідомляється)
На Gen8 P420 контролер прошивки 7.02b - вище iLO скаржиться.
Seagate ST4000LM024-2AN   4000 5400 (читач повідомляє)
На Gen8 P420 контролер прошивки 7.02b - вище і iLO скаржиться.
Seagate /
Samsung
Spinpoint
ST1000LM024 HN-M101MBB / LCP 1000   (читач повідомляє)
** ПРИМІТКА ПОВІДОМЛЕННЯ
DRIVE TABLE **
Seagate ST500LM021-1KJ15   500   (читач повідомляє)
Seagate ST1000NX0333   1000 7200 SAS не SATA (повідомляється читачем)
Seagate ST400FM0243       SAS не SATA
(читач повідомив, що добре в DL360 G10)
Seagate ST5000LM000-2AN   5000 5400 (читач повідомляє)
Seagate ST9500420ASG   500 7200 (читач повідомляє)
Seagate ST9500325AS   500   (читач повідомляє)
Seagate ST9500423AS   500   (читач повідомляє)
Seagate ST93200320AS 9EV134-500 320 5400 (читач повідомляє)
Momentus 5400.5
Seagate ST1000LM035 1RK172-171 1000 Невідомо (читач повідомив - УВАГА, дуже схожий диск в поганому столі!)
Samsung HM100UI HM100UI / Z4 1000 5400 (читач повідомляє)
Samsung EVO 845DC SSD 845 DC EV 960 SSD (читач повідомляє)
Samsung MZ-7GE9600
PM853T
MZ7GE960HMHP-00005 960 SSD Купили OEM з eBay
Samsung EVO 850   1000 SSD Купив роздріб від MicroCenter
Samsung EVO 850 MZ-75E1T0B / EU 1000 SSD (читач повідомляє)
Samsung EVO 850   500 SSD (читач повідомляє)
Samsung EVO 850 Pro   512 SSD (читач повідомляє)
прошивка EXM02B6Q
Samsung EVO 850 Pro
MZ-7KE256
MZ7KN256HMJP 256 SSD (читач повідомляє)
Samsung EVO 850
MZ-75E500B / EU
  500 SSD (читач повідомляє)
Samsung MZ 7pa2560 0D1
Silicon Power V70   240 SSD (читач повідомляє)
Toshiba   MQ01ABD100 1000 5400 (читач повідомляє)
(прошивка AX0R2J або AX101U або AX1P1A)
Toshiba   MQ01ACF0 500 7200 (читач повідомляє)
Toshiba   MQ01ABF0 500   (читач повідомляє)
Toshiba MK6459GSXP   640   (читач повідомляє)
Toshiba MK6476GSX   640   (читач повідомляє)
Toshiba MBF2300RC   300 10000 Добре в G6 / G7, Bad в G8
(читач повідомляє)
Transcend SSD370S TS64GSSD370S   SSD (читач повідомляє)
Transcend TS32GSSD370S   32 SSD (читач повідомляє)



Диски, що викликають проблему «Thermal Runaway» :

Виробник Модель P / N Розмір (ГБ) Швидкість (RPM) Примітки
HGST HTS721010A9 7K1000-1000
H2T10003272S
0J22423
1000 7200
HGST HTS541010A9E680 H2T1000854S 0J22413 1000 5400 (читач повідомляє)
HGST HTS547550A9E384 H2T500854S 0J15351 500 5400 (читач повідомляє)
HGST HTS545050A       (читач повідомляє)
HGST HTS727550A9E364 7K750-500 0J23561 500   (читач повідомляє)
HGST HTS725050A7 E630 Z7K500-500
0J4 7815
або 0J38075
або 0J32735
500 7200 Побачте гарний стіл заженуть!
(читач повідомляє)
HW / FW B GS20A3C0
Також FW 3E0
HGST HTS721010A9E630 /
0J22423
7K1000 1000 7200 (читач повідомляє)
HGST HTS541515A9E630 5K1500-1500 1500 5400 (читач повідомляє)
Seagate ST9750420AS 9RT14G-500 750 7200 "Momentus 750GB" 8/2012
Seagate ST1000LM035 1RK172-567 або
1RK172-568
1000 Невідомо (читач повідомляє)
Seagate ST1000LM048 2E7172-500 1000 5400 "Barracuda"
(читач повідомляє)
Seagate ST1000LM049   1000   DL380 Gen8 P420
(читач повідомляє)
Seagate ST4000LM016 ??? 4000 5400 (читач повідомляє)
Seagate ST2000LM015-2E81 2E8174-500 2000 5400 (читач повідомляє)
Seagate ST2000LMB15   2000 5400 (читач повідомляє)
Seagate ST1000LX015-1U71   1000 5400 (читач повідомляє)
Seagate ST2000LX001   2000   FireCuda 2.5 "
(читач повідомляє)
Seagate ST2000LM007   2000   (читач повідомив DL380 Gen8)
(читач повідомив про DL360 Gen7)
Seagate ST500LT012       (читач повідомляє)
Seagate ST500LM000   500 5400 (повідомляється читач, прошивка
DEM [8 | 9 | C | D])
Seagate ST500LM030-2E717 або
ST500LM030
  500 5400 (читач повідомляє, Gen6-Gen8)
Seagate ST1000NX0323   1000 7200 SAS не SATA, не розпізнається
(читач повідомляє)
Seagate ST6000NM0105       SAS не SATA
(читач повідомив про помилку в контролері DL360 G10 S100i / E208i-p)
Seagate /
Samsung
Spinpoint
ST1000LM024 HN-M101MBB / AVN 1000   (читач повідомляє)
** ПРИМІТКА СУФКС, ДУЖЕ ДОБРЕ
DRIVE TABLE **
WDC WD10JPLX-
00MBPT0
2W20003 1000 7200 WD Black 1 TB OEM 2.5 "
WDC WD10JPVX-75JC3TO   1000 5400 WD Blue (повідомляється читачем)
WDC WD10SPCX-24HWST1       WD Blue (повідомляється читачем)
Прошивка 02.01A02
WDC WD5000LPLX-
08ZNTT0
  500 7200 Тільки прошивка 02.01A02
(читач повідомляє)
WDC WD5000LPCX 0C0VSD 500 5400 WD Blue (повідомляється читачем)
WDC WD5000BEVT-75A0RT0   500 5400 WD Blue (повідомляється читачем)
WDC WD500BEKT-75KA9T0   500 7200 WD Scorpio Black, DL380 G7
(читач повідомляє)
WDC WD1600HLFS   160 10000 WD Velociraptor 3.5 "
(читач повідомляє)
Toshiba MBF2300RC   300 10000 Погано в G8, Добре в G6 / G7
(читач повідомляє)
Toshiba   MQ01ABD100 1000 5400 Прошивка AX0P3D
(читач повідомив, див. таблицю хороших дисків)


Нічого з цього не є 100% точним - там може бути налаштування прошивки в будь-якому диску вище, що змінює обставини. Мораль історії полягає в тому, щоб перевірити один диск, перш ніж купити 10 з них, то переконайтеся, що наступний 9 ви купуєте відповідність тому, що працює.

Використовуйте наведені вище дані на свій страх і ризик. Зазвичай застосовуються інші застереження.



Вплив реальної потужності

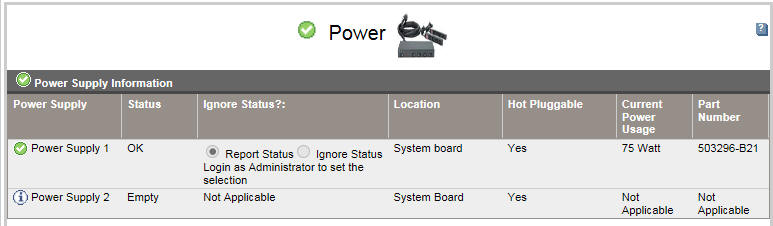

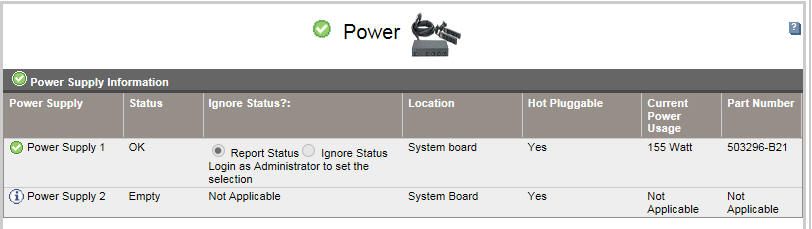

Я взяв читання на сервері перед заміною 4 дисків, які змусили вентиляторів працювати швидко ТА після - я намагався відповісти: "Скільки додаткової потужності втягується системою через те, що вентилятори намагаються зберегти систему прохолодною?"

До (знімки екрану):

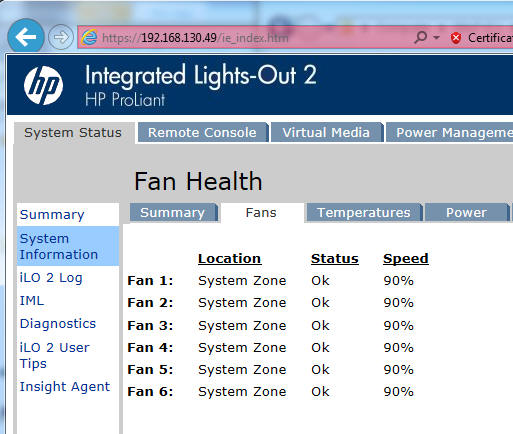

Всі 6 вентиляторів працювали на 90%, показані на знімку екрану раніше в цій статті. Один процесор, один блок живлення.

Після:



А кулери? Переконайтеся самі:





Таким чином, з невеликою математикою, виявляється, що завдяки Thermal Runaway 75 Вт потужності були витрачені, намагаючись зберегти прохолодну систему прохолодною.

Не круто.

<вибачте - не зміг протистояти цьому.>

Останні слова ...

Якщо у вас є оновлення - який ви знаєте, працює, або ви знаєте, що викликає термічну втечу, будь ласка, надішліть мені інформацію про неї, і я додам її до таблиці вище.

Якщо ви виявили, що це корисно чи ні, будь ласка, надішліть мені короткий лист - один рядок буде більше ніж достатньо. Або більше! Я люблю прислухатися користувачів, яким я допомаг. Можливо, поділіться напрямком того, що ви шукали, або як ви знайшли цю статтю.

Мене можна знайти за адресою:

das (at-sign) dascomputerconsultants (крапка) com - перейти на оригінал матеріалу

Насолоджуйтесь!
Девід Суссан

Переклад: Сергій Шу

Інформацію по дискам ви можете скинути мені на скриньку  s4u(крапка)com(крапка)ua(крапка)@ gmail (крапка) com / або Девіду das (at-sign) dascomputerconsultants (точка) com.

Дякуємо Девід за корисну інформацію!
